系列报道 | 大球泥是怎样形成的（四）

      大球泥原矿产区位于溆浦、黔阳、怀化三县交界处的青界岭，紧邻隆回县白马山花岗岩区的西部，属于燕山早期第一次侵入的花岗岩——中细粒黑云母花岗岩。主要矿物成份有长石、石英、黑云母、电气石等。由于地质作用，被析离出少量的5-20cm的球状斜长花岗岩体，伟晶岩脉、长石脉等填充在后期节理裂隙中，其中球状斜长花岗岩为高岭土矿的母岩，大部分被风化后成为大球泥，大球泥即斜长伟晶花岗岩风化的残留物。

      纵观整个矿体布局，呈不规则的螺旋漏斗状，矿体上大下小，矿带直径约85米，总面积约5900㎡，矿状陡立，矿体边缘呈75 -85度 向下倾斜，约100米深处脉尖。上个世纪七十年代初期，湖南省建设局地质队曾先后两次对该矿进行了较全面的地质勘探，形成了全面系统的勘探报告。报告中提交出G1+C2级高岭土矿储量约四十余万吨，其中G1级高岭土储量为9.7万吨，长石远景储量16万吨，而大球泥储量只占G1级高岭土比例的5%左右。洪江瓷厂在此独家开采，从上世纪五十年代一直到八十年代，共运回大小球泥近4000余吨，和当年勘探的报告情况基本一致。这些球泥运回洪江后，主要用于出口瓷生产，为国家出口创汇做出了很大贡献。此后的十余年间，探矿人员也曾多次在附近山脉探找到一些小矿，仅朱家山发现70cm厚的矿脉，曾被洪江的新湘瓷厂采掘几十吨中小球泥，运回该厂投入生产使用，但质量相对较差，做出的瓷器品质不高。

      由于青界岭矿区的特殊地质构造，分布在水平方向的矿石质量很稳定，顶部的AL₂O₃含量均在38%以上，TiO₂+Fe₂O₃占0.2%左右，K₂O+Na₂O占0.4%左右，SiO₂占46%左右。但分布于垂直方向矿石的化学成份和物理性状有一定变化，随着采掘深度的深入，自上而下AL₂O₃的含量有规律地逐渐降低，SiO₂、K₂O、Na₂O、CaO的含量则不断增加。因此大球泥品质也就有一定的差异，其主要指标AL₂O₃的含量都在35%-41%之间。

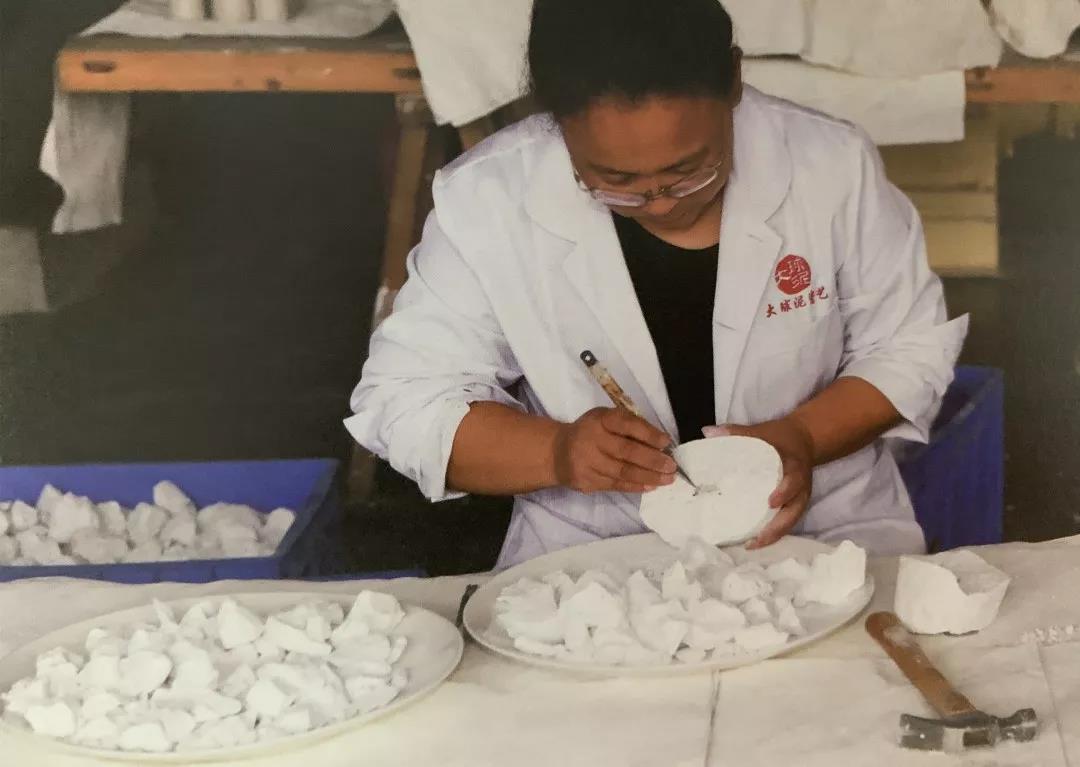

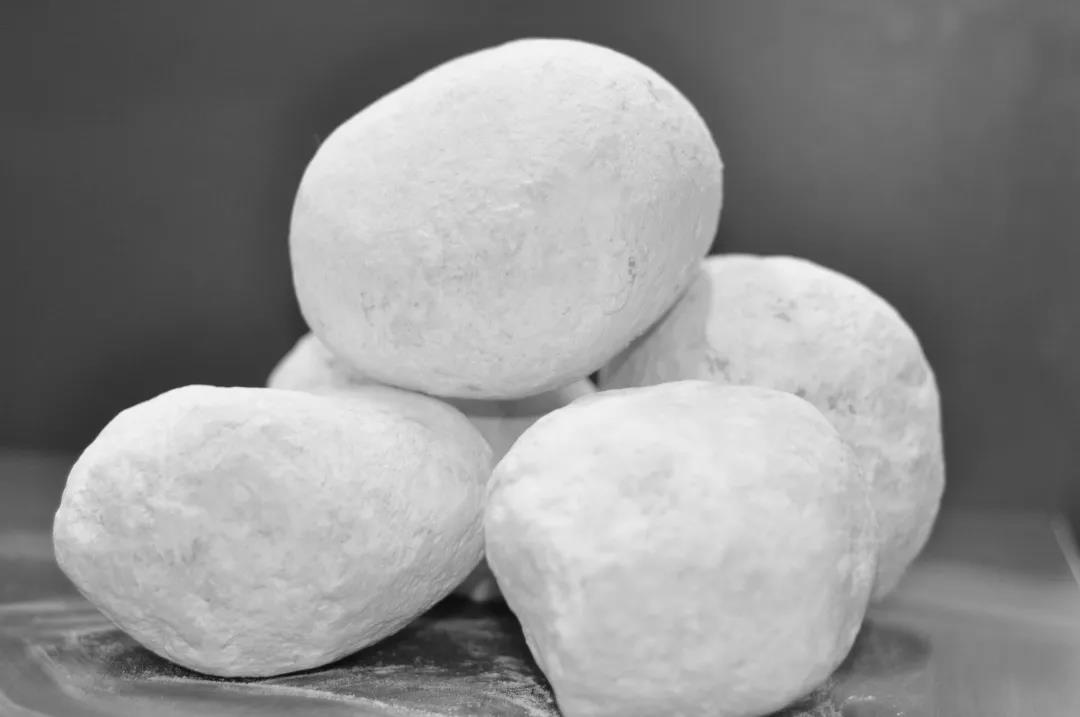

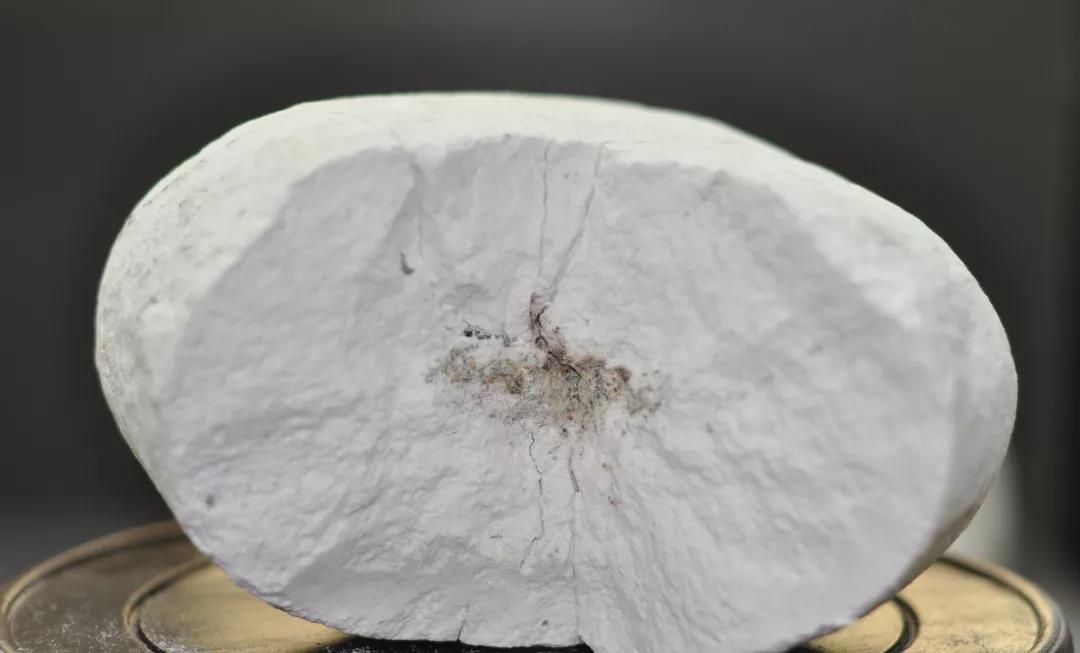

      大家一般把直径10-20CM的称之为大球泥，3-5CM的称之为小球泥。当年大球泥和小球泥被挖掘出来之后，人们对它的化学组成、矿物组成以及窑坯工艺性能一无所知。因此，黔阳地区及洪江政府有关部门负责人带领技术人员到工业发达的上海、北京等大城市，借用科研院所的专业设备，对大小球泥做了多次检测。将大小球泥样通过热分析、X射线衍射分析和电子显微镜观察，发现其矿物组成主要是多水高岭石和高岭石，其次是石英，含少量云母、电气石。多水高岭石结晶微细，双折射率极低，近乎均质性；石英无色透明，他形粒状；云母呈鳞片状，细而弯曲；墨云母具多色性，平行消光；电气石正突起高，表面有横裂纹，一轴晶干涉图，负光性。球泥的构造为粉砂泥质球状结构，定名为多水高岭石粘土岩。

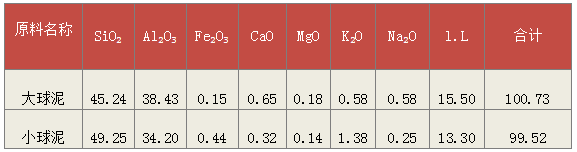

大球泥小球泥的化学成分

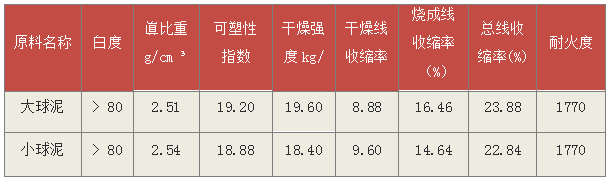

大球泥小球泥窑泥物理性能测定

      大球泥经过物理性能与窑泥工艺性能检验表明，它是一种三氧化二铝含量很高，三氧化二铁含量极少，还含有微量稀有元素，对瓷器的物理性质起着特定作用；它白度达到80以上，化学成分接近高岭土理论成分，是一种极为罕见的球状高岭土，是世上少有的稀缺非金属资源。根据它的物化组成和窑泥物理性能，最适宜制造高级日用细瓷和高档艺术陶瓷。但由于探明的储量已枯竭，留存于世的大球泥极其有限，所以要审慎使用。
